Energieeffizientere Pumpensteuerung mit KI-Software und Digitalen Zwilling
Stand: April 2024Seit über einem Jahr setzt die Infraserv Höchst (ISH) mit Sitz in Frankfurt am Main modernste digitale Technologien wie Maschinelles Lernen und Digitale Zwillinge ein, um die Energieeffizienz ihrer Pumpensteuerungen in Rückkühlwerken zu optimieren.
Erfahren Sie, wie diese innovativen Ansätze eine präzise Steuerung und Anpassung in Echtzeit ermöglichte und zu einer signifikanten Energieeinsparung führte. Dank des Einsatzes dieser fortschrittlichen Technologien konnte das Unternehmen Kosten senken und gleichzeitig die Umwelt schonen.
Verfahren und Technologie: Optimierung der Pumpensysteme eines Rückkühlwerks durch Maschinelles Lernen und Digitalen Zwilling
Umsetzungsdauer: 01/2023-04/2023
Absolute Energieeinsparung: 411 MWh / Jahr
CO2-Emissionseinsparung: 173 t CO2 / Jahr
Ausgangszustand
Infraserv Höchst (ISH) mit Sitz in Frankfurt am Main bietet als erfahrener Industriedienstleister nachhaltige, intelligente und effiziente Lösungen für die chemische und pharmazeutische Industrie. Das Unternehmen betreibt den 460 Hektar großen Industriepark Höchst, einen der größten Chemie- und Pharmastandorte Europas.
Infraserv Höchst verwendet vielfältige moderne digitale Technologien, um Prozesse effizienter, wirtschaftlicher und nachhaltiger zu gestalten. Die zunehmende Datenverfügbarkeit und Verbreitung von Methoden der Künstlichen Intelligenz (KI) und anderer digitaler Technologien wie des Digitalen Zwillings bot ISH die Chance, die Steuerung eines Rückkühlwerks (auch Kühlturm genannt) am Standort Höchst in Bezug auf Energieeffizienz signifikant zu verbessern.
Für einen effizienten Betrieb von Rückkühlwerken spielen gut ausgesteuerte Pumpen für den Kühlwassertransport eine entscheidende Rolle. Sie nehmen einen Großteil des Energieverbrauchs in Rückkühlwerken ein und sind somit ein wichtiger Ansatzpunkt für Optimierungen in diesem industriellen Anwendungsbereich. Die hohe Komplexität der Steuerung in Verbindung mit der fehlenden Rückmeldung zur Energieeffizienz in Prozessleitsystemen erschwert es der Person, die die Anlage steuert, Erfahrungen mit einer effizienten Fahrweise zu erlangen. Eine Optimierung ist somit nur mit tiefer Datenanalyse möglich.
Bestandsaufnahme und Analyse der Daten
Im ersten Schritt wurden für die Bestandsaufnahme über einen Zeitraum von zwölf Monaten Betriebsdaten zur Pumpensteuerung des Rückkühlwerks aufgenommen. Das Pilotprojekt umfasste vier Binärpumpen, bei denen nur eine Ein- und Ausschaltung möglich ist, und eine sogenannte Umrichterpumpe mit einem Frequenzumrichter.
Die Analyse und Auswertung der Daten durch Maschinelles Lernen ergab, dass der Kühlwasserbedarf auch bei niedrigerer Leistung der Pumpen gedeckt werden kann.
Optimierung der Pumpeneinstellung mit Hilfe digitaler Technologien
Im Fall des Rückkühlwerks im Industriepark Höchst gelang es durch optimale Einstellung der Drehzahl der mit einem Frequenzumrichter gesteuerten Pumpe und durch rechtzeitiges Umschalten der Binärpumpen sowohl den Energieverbrauch als auch den Verschleiß der einzelnen Pumpen zu reduzieren.
Diese Optimierung gelang in enger Zusammenarbeit mit der Data Science- & Data Engineering-Abteilung und dem Werkspersonal im Bereich Kälte, Kühlung und Wasser. Es wurden mögliche Pumpenkombinationen in Bezug auf die Drehzahl und Schaltung untersucht und die Anlage als Digitaler Zwilling virtuell nachgebaut. Mit den ML-Methoden wurden ideale – das heißt auf einen spezifischen Bedarf – zugeschnittene Kombinationen ermittelt, sodass die Anlage nunmehr stromsparender und pumpenschonender und dennoch bedarfsabhängig gefahren werden kann.
Der virtuelle Nachbau des Rückkühlwerks mit Hilfe eines digitalen Zwillings folgt einem Baukastenprinzip und ist auf andere Anlagen übertragbar, sodass das entwickelte Verfahren am Standort Höchst derzeit auf andere Rückkühlwerke ausgerollt wird. Für die Maßnahmen wurde keine Förderung in Anspruch genommen.
Ergebnis

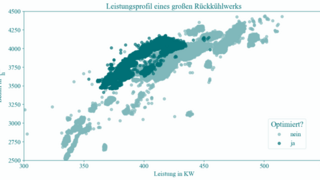

Durch die Anpassung der Pumpensteuerung mit Hilfe von digitalen Technologien wurde eine Energieeinsparung von 411 Megawattstunden (MWh) pro Jahr erzielt. Das entspricht einer Emission von 173 Tonnen CO2. Zusätzlich wurde der Verschleiß der Pumpen durch die geringere Auslastung und verbesserte Wartung vermindert.
Die Maßnahme erforderte keinen kostspieligen Umbau der Anlagen und konnte somit leicht in die vorhandenen Systeme integriert werden.
Vorteile eines Digitalen Zwillings
Vorteile durch Maschinelles Lernen
